一、外觀檢查：工藝細節見真章

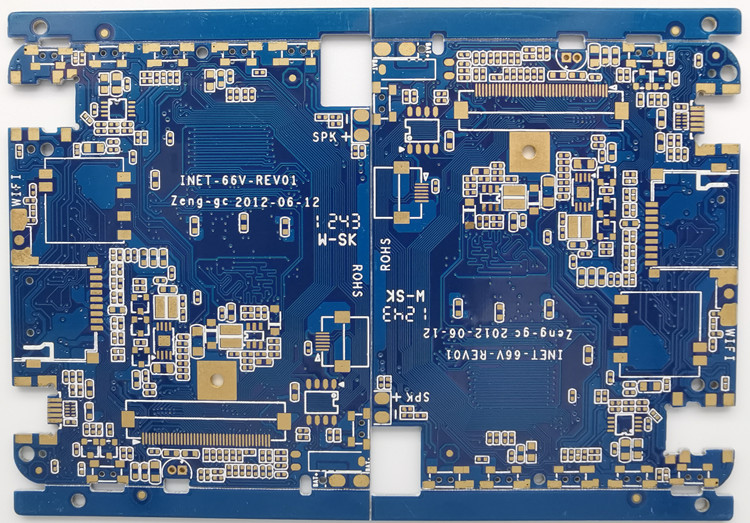

板材與尺寸：優質電路板采用FR-4玻璃纖維基板（雙面/多層板），厚度均勻、不易變形；劣質板多為低價紙板（如HB、22F），易斷裂且耐高溫性差?？捎每ǔ邷y量厚度是否符合設計標準（常見1.6mm、2.0mm等），邊緣無毛刺、孔位精準無錯位。



油墨與線路：表面油墨覆蓋均勻、顏色鮮亮（如綠色、藍色），無露銅、起泡或脫落；線路清晰、線寬線距一致，無短路、斷路或毛刺。字符絲印清晰無偏移，避免因標識模糊導致安裝錯誤。



焊點質量：焊點飽滿光滑、無虛焊/假焊，焊盤無氧化發黑。貼片元件排列整齊，二極管、電容等極性敏感元件方向正確，避免因焊接不良引發電路故障。

二、電氣性能測試：工具輔助驗核心

通斷與參數檢測：使用萬用表測試關鍵元件（電阻、電容、電感）的阻值、容值是否在標稱范圍內，偏差過大則可能存在元件老化或虛焊。通過連續性測試（蜂鳴檔）檢查線路是否導通，確保無開路或短路。



耐壓與耐熱性：優質電路板銅皮附著力強，高溫（如288℃錫爐）測試后無脫落；可通過加熱板模擬高溫環境，觀察是否出現變形、鼓包，避免因材質差導致長期使用中銅皮氧化或線路斷裂。



三、性能驗證：實際場景測穩定性

功能測試：通電后觀察設備是否正常啟動，運行中無異常發熱、異響或自動重啟。例如，音頻電路板可播放測試音源，檢查音質是否失真；電源板需測試輸出電壓穩定性，波動范圍應≤±5%。



環境適應性：對工業或戶外設備，可通過恒溫恒濕箱測試電路板在高溫高濕（如60℃/90%RH）下的穩定性，確保長期使用中性能無衰減。



四、選購小貼士

優先選擇提供材質證明（如FR-4認證）、支持出廠全檢（AOI光學檢測、電性能測試）的廠家。若對檢測流程不熟悉，可要求供應商提供測試報告，或聯系專業機構進行第三方檢測。



通過以上方法，可從工藝、性能、可靠性多維度篩選優質電路板，為設備穩定運行奠定基礎。如需進一步技術支持，歡迎咨詢行業專家獲取定制化方案。電話：18681495413，
