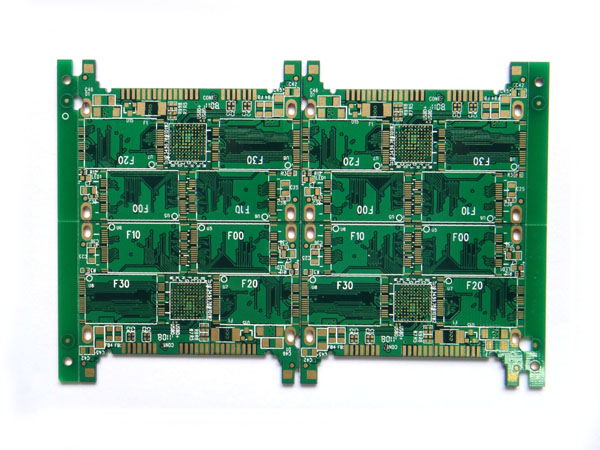

1.鍍金和沉金的別名分別是什么？

鍍金：硬金，電金（鍍金也就是電金）

沉金：軟金，化金 （沉金也就是化金）

2.別名的由來：

鍍金：通過電鍍的方式，使金粒子附著到pcb板上，所以叫電金，因?yàn)楦街?qiáng)，又稱為硬金，內存條的金手指為硬金，耐磨，綁定的pcb一般也用鍍金

沉金：通過化學反應，金粒子結晶，附著到pcb的焊盤上，因?yàn)楦街θ酰址Q為軟金

3.工藝先后程序不同：

鍍金：在做阻焊之前做此工藝，因?yàn)殄兘鹦枰獌蓚€(gè)電極，一個是pcb板子，一個是缸槽，如果pcb板做完阻焊，就不能導電了，也就不能鍍上金

沉金：在做阻焊之后，和沉錫一樣，化學方法，有漏銅皮的地方就回附著上金

4.鍍金和沉金對貼片的影響：

鍍金：在做阻焊之前做，做過之后，不太容易上錫（因?yàn)殡婂児饣?span lang="EN-US"> 沉金：在做阻焊之后，貼片容易上錫（因?yàn)榛瘜W(xué)反應有一定的粗糙度）

5.鍍金和沉金工藝中的鎳的工藝方式：

鎳的作用為使金與銅連在一起起膠水的作用。 鍍金：鍍金之前需要先鍍一層鎳，然后再鍍一層金； 沉金：在沉金之前需要先沉一層鎳，再沉金。

6.鍍金和沉金的鑒別(顏色)：

鍍金：因?yàn)橥瑯拥暮穸儒兘鸸饣呄蛴诎咨?span lang="EN-US"> 沉金：沉得金會發烏，趨向于黃色，

7.鍍金&沉金的厚度

(1).鎳的厚度：為120μm,鎳可增加PCB的硬度，可沉可電；

(2).沉金的金厚：可1~3麥（微英寸）注：1麥=0.0254μm，常規為金厚1麥；

(3).鍍金的金厚：可1~3麥，另假如大于3麥，稱做另外一種鍍金-錮金；

(4). 錮金的金厚：金厚可大于3麥，可到30麥，50麥，甚至更高，業界內超過30麥很少見。
