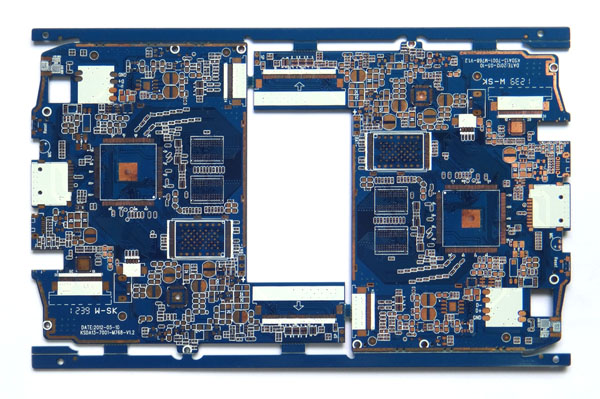

總結印刷線路板設計時應該注意的項目

    1、在流程上接收到的資料是否齊全（包括：原理圖、brd文件、料單、PCB設計說明以及PCB設計或更改要求、標準化要求說明、工藝設計說明文件）

    2、確認PCB模板是最新的

    3、 確認模板的定位器件位置無誤

    4、PCB設計說明以及PCB設計或更改要求、標準化要求說明是否明確

    5、確認外形圖上的禁止布放器件和布線區已在PCB模板上體現

    6、比較外形圖，確認PCB所標注尺寸及公差無誤, 金屬化孔和非金屬化孔定義準確

    7、確認PCB模板準確無誤后最好鎖定該結構文件，以免誤操作被移動位置

    8、確認所有器件封裝是否與公司統一庫一致，是否已更新封裝庫（用viewlog檢查運行結果）如果不一致，一定要Update Symbols

    9、母板與子板，單板與背板，確認信號對應，位置對應，連接器方向及絲印標識正確，且子板有防誤插措施，子板與母板上的器件不應產生干涉

    10、元器件是否100% 放置

    11、打開器件TOP和BOTTOM層的place-bound， 查看重疊引起的DRC是否允許

    12、Mark點是否足夠且必要

    13、較重的元器件，應該布放在靠近PCB支撐點或支撐邊的地方，以減少PCB的翹曲

    14、與結構相關的器件布好局后最好鎖住，防止誤操作移動位置

    15、壓接插座周圍5mm范圍內，正面不允許有高度超過壓接插座高度的元件，背面不允許有元件或焊點

    16、確認器件布局是否滿足工藝性要求（重點關注BGA、PLCC、貼片插座）

    17、金屬殼體的元器件，特別注意不要與其它元器件相碰，要留有足夠的空間位置

    18、接口相關的器件盡量靠近接口放置，背板總線驅動器盡量靠近背板連接器放置

    19、波峰焊面的CHIP器件是否已經轉換成波峰焊封裝

    20、手工焊點是否超過50個

    21、在PCB上軸向插裝較高的元件，應該考慮臥式安裝。留出臥放空間。并且考慮固定方式，如晶振的固定焊盤

    22、需要使用散熱片的器件，確認與其它器件有足夠間距，并且注意散熱片范圍內主要器件的高度

    23、數?；旌习宓臄?shù)字電路和模擬電路器件布局時是否已經分開，信號流是否合理

    24、A/D轉換器跨模數分區放置
