電路板廠生產PCB板為什么要預留工藝邊？

文章出處：http://www.ruxinmeirong.com網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2019-05-27 14:47:00

電路板廠

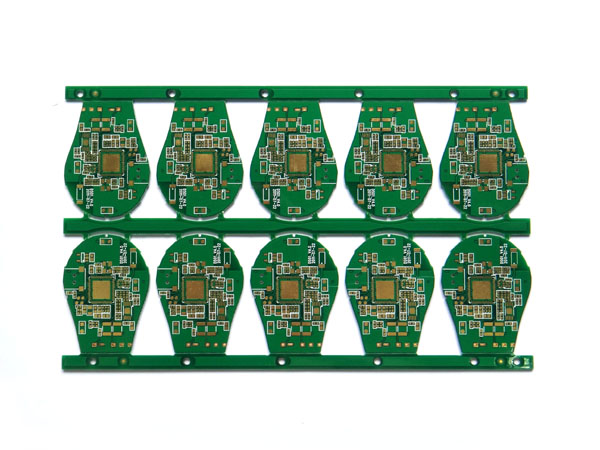

PCB工藝邊也叫工作邊，是為了SMT加工時預留軌道傳輸位置、放置拼版Mark點而設置的長條形空白板邊。工藝邊寬度一般為5-8mm左右。

電路板廠在PCB板生產工藝流程中，工藝邊的預留對于后續的SMT貼片加工具有十分重要的意義。工藝邊就是為了輔助SMT貼片、DIP插件、焊接走板而在PCB板兩邊或者四邊增加的部分，主要是為了輔助PCBA生產加工，它本不屬于PCB板的一部分，電路板廠在PCBA制造生產完成后可以去除掉。

由于工藝邊會額外消耗更多的PCB板材，增加PCB板的整體成本，因此在設計PCB工藝邊時，需要平衡經濟性和可制造性。針對一些特殊形狀的PCB板，可以巧妙地通過拼板方式，將原本留2個工藝邊或者4個工藝邊的PCB板大大的簡化。SMT貼片加工中在設計拼板方式時，需要充分考慮到SMT貼片機的軌道寬度，對于寬度超過350mm的拼板務必與SMT貼片機供應商的工藝工程師進行溝通。

電路板廠

預留工藝邊的主要目的是因為SMT貼片機軌道是用來夾住PCB板并流過貼片機的，因此太過于靠近軌道邊的電子元器件在被SMT貼片機吸嘴吸取并貼裝到PCB板上時，容易發生撞件現象，無法完成生產流程，因此必須預留一定的工藝邊，其寬度在5mm左右。同樣地，預留工藝邊也適用于一些插件元器件，在經過波峰焊時防止類似現象發生。

PCB工藝邊的平整度也是電路板廠PCB生產中需要重要控制的部分。電路板廠在去除PCB生產工藝邊的時候，需要保證工藝邊平整，尤其是對于組裝精度要求很高的PCB板，任何不平整的毛邊，將會導致安裝孔位偏移，給后續PCBA組裝加工帶來莫大的麻煩。
