新材料、新工藝：驅動下一代PCB創新的核心引擎

隨著5G通信、人工智能及新能源汽車的快速發展，PCB行業正經歷以新材料與新工藝為核心的技術變革。這些創新不僅提升了電路板的性能極限，更推動電子設備向微型化、高頻化、高可靠性邁進。本文將深入解析驅動產業升級的核心引擎——新材料與新工藝，并探討其應用場景及行業實踐。

一、新材料：突破性能瓶頸的基石

1. 高頻基材的革新
   傳統FR-4基材難以滿足5G/6G高頻信號的低損耗需求。聚四氟乙烯（PTFE）及改性環氧樹脂（如Rogers RO4000系列）憑借穩定的介電常數（Dk<3.0）和超低損耗因子（Df<0.002），成為毫米波天線、雷達系統的首選。例如，某通信設備廠商采用PTFE基板后，信號傳輸損耗降低40%，有效提升基站覆蓋范圍。

2. 散熱基板的迭代

   • 金屬基板升級：鋁基板（導熱系數1–3 W/mK）廣泛用于LED車燈，而銅基板（>400 W/mK）適配新能源車電控模塊，解決IGBT芯片過熱問題。
   • 陶瓷基板崛起：氮化鋁（AlN）基板導熱率達170 W/mK，耐溫>1000℃，已應用于航天電源控制器，保障極端環境下的穩定性。

3. 柔性材料的拓展
   聚酰亞胺（PI）薄膜的彎折壽命突破20萬次，結合液晶聚合物（LCP）的超低吸濕性，推動折疊屏手機柔性PCB減薄30%，實現更小卷曲半徑。

二、新工藝：高密度與高可靠性的核心路徑

1. HDI與微孔技術的突破

   • 激光盲孔工藝：孔徑縮小至50μm，線寬/線距達2mil（0.05mm），使手機主板層數從8層減至6層，空間利用率提升35%。
   • 任意層互連（Any-layer HDI）：采用積層法疊加5次以上微孔，實現芯片級封裝（如iPhone主板），滿足處理器萬點級焊盤需求。

2. 埋入式元件工藝
   將電阻、電容嵌入PCB內部，減少表貼元件數量。某工控企業通過埋入式設計，將電源模塊尺寸壓縮22%，同時提升抗振動性能。

3. 綠色制造技術
   無氰電鍍金工藝降低廢水毒性，脈沖電鍍銅技術減少銅耗30%。行業龍頭深南電路已實現95%廢水循環利用，契合電子制造的低碳趨勢。

三、創新實踐者：匹配需求的供應鏈力量

在技術落地的過程中，企業需根據自身規模與需求選擇適配的合作伙伴：

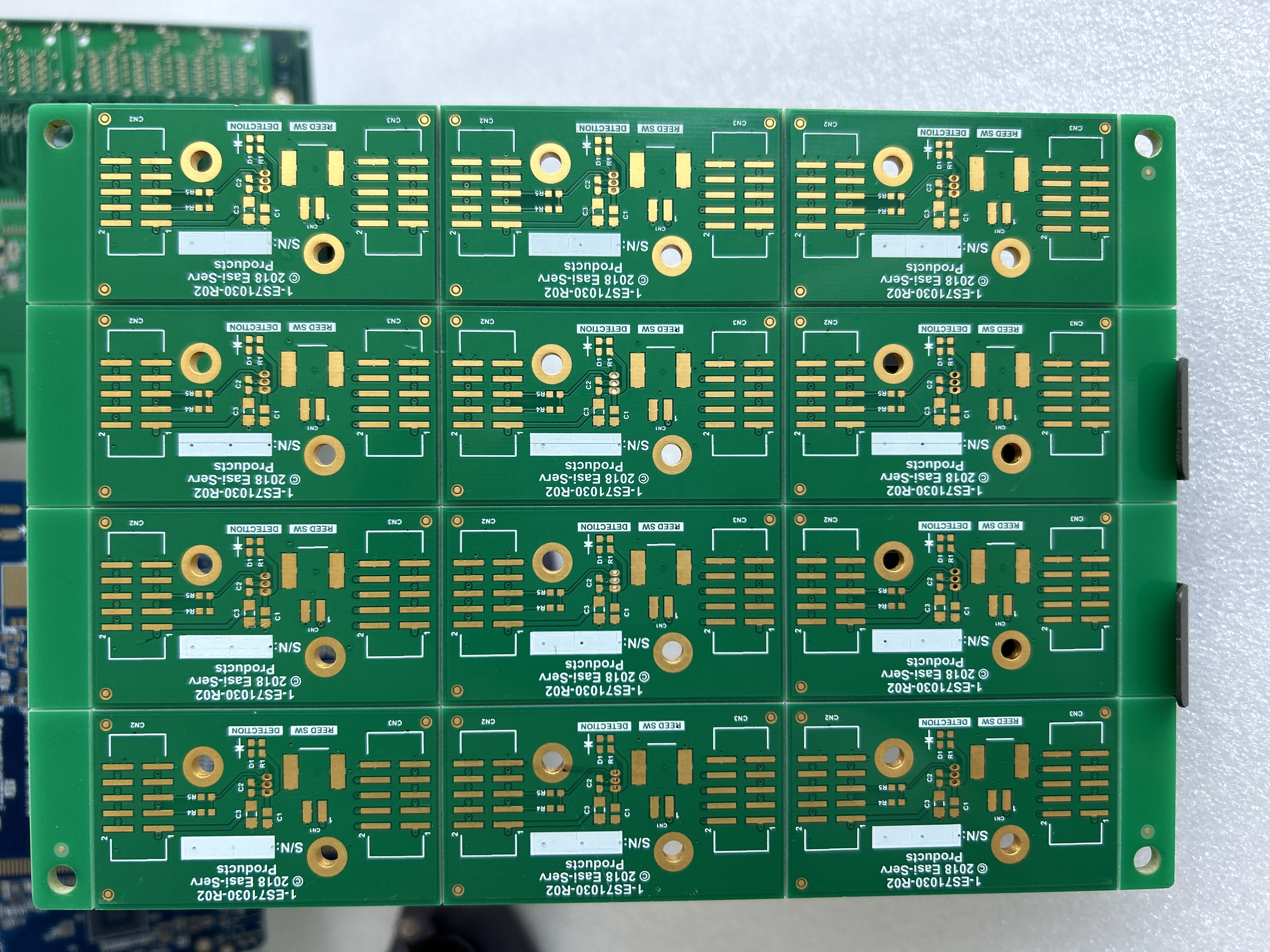

• 深圳市恒成和電子科技有限公司：深耕4-12層中小批量板，以快速響應與精細化管理見長：

  • 加急能力：4-6層板72小時出貨，HDI板支持激光微孔與阻抗控制，滿足無人機主控板迭代需求。
  • 行業積累：工控電源板（金龍客車BMS系統）、汽車電子板（長城車載導航）累計交付超200萬片，實現三年0批量退貨。
  • 服務模式：30分鐘透明報價，7×24小時設計優化支持，助力中小企業“小步快跑”研發產品。

四、未來趨勢：新材料與新工藝的融合方向

1. 光子集成基板：在硅基PCB上集成光波導，替代銅線傳輸，突破數據中心100Gbps+帶寬瓶頸。
2. 納米涂層防護：石墨烯涂層提升高濕環境下的絕緣性，拓展海洋設備應用場景。
3. AI驅動制造：機器學習優化蝕刻參數，將阻抗控制公差從±10%縮減至±5%。

結語
新材料與新工藝：驅動下一代PCB創新的核心引擎，正重構電子產業的底層邏輯。從納米級基材到智能化工廠，技術突破始終圍繞“更高密度、更低損耗、更強可靠”展開。而像恒成和電子這類企業，通過靈活服務中小客戶，成為創新鏈中不可或缺的“毛細血管”，推動技術紅利普惠至更廣泛市場。
